建筑外墻保溫隔熱：外墻無機纖維噴涂
建筑外墻保溫隔熱是提升建筑能效、改善室內熱環(huán)境的重要手段，其中外墻無機纖維噴涂作為一種新型保溫技術，因其獨特的優(yōu)勢在近年來得到廣泛應用。以下是關于該技術的詳細介紹：
一、無機纖維噴涂的概念
無機纖維噴涂是將巖棉、玻璃棉等無機纖維材料與專用粘結劑混合后，通過專用噴涂設備高壓噴射到建筑外墻基層上，形成連續(xù)、無接縫的保溫隔熱層的施工技術。其核心特點包括：
A級防火：無機材料不燃，滿足《建筑設計防火規(guī)范》對高層建筑外墻保溫的防火要求。
無縫密封：噴涂后形成整體覆蓋層，有效避免傳統(tǒng)板材拼接處的熱橋效應。
適應性廣：可噴涂于混凝土、鋼結構、曲面或異形結構等復雜基層。
二、材料組成與性能
1. 主要材料：
纖維類型：巖棉纖維（耐高溫）、玻璃棉纖維（吸聲性好）、陶瓷纖維（超高溫場景）。
粘結劑：水性環(huán)保膠粘劑，確保纖維與基層的粘結強度。
添加劑：防潮劑、憎水劑（提升耐候性）。
2. 關鍵性能指標：
導熱系數(shù)：0.035~0.045 W/(m·K)，優(yōu)于多數(shù)傳統(tǒng)保溫材料。
防火等級：A1級（不燃）。
憎水率：≥98%（防潮抗?jié)B）。
抗拉強度：≥10kPa（需滿足抗風壓要求）。
三、施工工藝流程
1. 基層處理：
清除墻面油污、松動物，修補裂縫，確?；鶎悠秸喂獭?/span>
涂刷界面劑（增強粘結力）。
2. 材料配制：
按比例混合纖維與粘結劑，在攪拌機中充分分散。
3. 噴涂作業(yè)：
采用專用噴涂機，分層噴涂（每層厚度≤50mm），總厚度根據(jù)熱工計算確定。
噴槍與墻面距離宜為0.8~1.2m，角度垂直。
4. 表面修整：
噴涂后24小時內用壓板壓實修平，必要時覆蓋網格布增強抗裂性。
5. 飾面層施工：
涂刷抗裂砂漿后，可進行涂料、真石漆或幕墻安裝。
四、技術優(yōu)勢與局限性
優(yōu)勢：
1.防火安全：徹底解決有機保溫材料（如EPS、XPS）的易燃問題。
2. 節(jié)能高效：無接縫設計減少熱損失，節(jié)能率可達30%以上。
3. 隔音降噪：纖維多孔結構可吸收空氣聲，降噪系數(shù)（NRC）≥0.75。
4. 耐久性強：耐酸堿、抗老化，使用壽命可達25年以上。
局限性：
成本較高：材料與施工成本略高于聚苯板等傳統(tǒng)材料。
施工環(huán)境要求：需在5℃以上、濕度≤80%條件下作業(yè)，雨天禁止施工。
基層要求嚴：疏松基層需提前加固，否則易導致脫落。
五、應用場景推薦
1. 公共建筑：醫(yī)院、學校、體育館等對防火要求高的場所。
2. 高層建筑：滿足《GB 50016-2014》對外墻保溫的防火隔離帶要求。
3.工業(yè)建筑：鋼結構廠房、倉庫的保溫隔熱與防火保護。
4. 改造項目：既有建筑節(jié)能改造中，適用于不規(guī)則外立面。
六、注意事項
1. 質量控制：
現(xiàn)場抽樣檢測導熱系數(shù)、密度和抗拉強度。
噴涂后需進行拉拔試驗（粘結強度≥0.1MPa）。
2. 環(huán)保要求：
選擇無甲醛、無VOCs的粘結劑，避免室內污染。
3.維護管理：
定期檢查飾面層開裂情況，及時修補避免水分滲透。

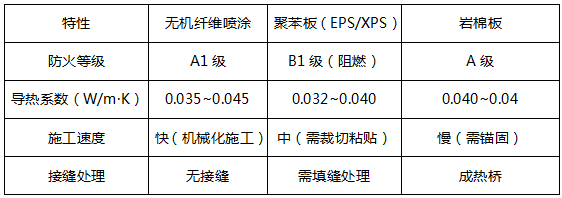

七、與傳統(tǒng)保溫材料對比
無機纖維噴涂技術憑借其防火性、無縫性和適應性，特別適合對安全性與節(jié)能性要求高的建筑項目。盡管成本較高，但長期來看，其耐久性和維護成本優(yōu)勢顯著。在實際應用中，需結合項目預算、氣候條件及設計需求綜合選擇，并嚴格把控施工質量。如需具體施工案例或技術參數(shù)，可聯(lián)系我司專業(yè)施工團隊。
